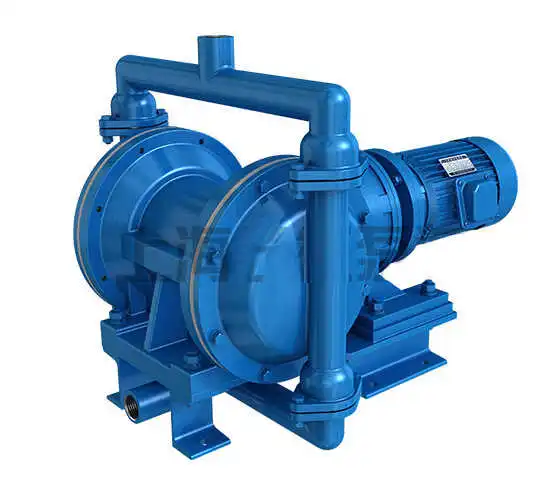

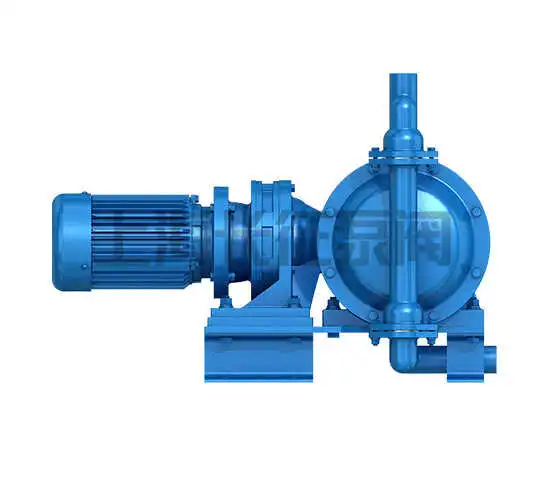

新型电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材料取得了突破性的进展，国际上越来越多的工业化国家要用此种型式的泵，代替部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业。我单位目前生产的隔膜泵分为YGB液动式和DBY电动式，产品设计均参考美国ABEL公司样机DBY型电动隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合，YGB型适用于出口压力≥4kgf/cm2的场合。
选型范围
●流量：0-20m3/h；
●扬程：30m；
●功率：0.37-4kw；
●转速：1450r/min；
●口径：10-100mm；
●温度：-15-+150℃；
● 自吸高度：5-7m。
故障排除
| 故障形成 | 产生原因 | 排除方法 |
| 泵不出水或者流量不足 | 1.气压不足 2.泵腔流道堵塞 3.阀门没有打开 |
1.增加气压 2.打开泵腔清洗 3.开启阀门 |
| 泵停止工作 | 1.配气阀损坏 2.隔膜片损坏 3.消音器堵塞 4.连杆密封漏气 |
1.修理或调换配气阀 2.调换隔膜片 3.清洗消声器 4.更换连杆密封 |
| 扬程过低 | 1.吸程太高 2.流量过大 3.气压过低 |
1.减少弯头 2.关小出水阀 3.增加气压 |
| 噪音太大 | 1.消声器破裂 | 1.更换消声器 |
产品详情
性能特点
产品用途
安装尺寸
型号意义
工厂实拍
型号参数
| 型号 | 流量 (m3/h) |
吸程 (m) |
扬程 (m) | 出口压力 (kgf/cm2) |
电动功
率转/Kw |
使用温度℃ | 泵进出口 尺 寸 |
重量 kg |
|
| 铸铁 | 不锈钢 | ||||||||
| DBY-10 | 0.5 | 3 | 30 | 3 | 1450/0.55 | 90 | 150 | 3/8″ 丝扣 | 50 |
| DBY-15 | 0.75 | 3 | 30 | 3 | 1450/0.55 | 90 | 150 | 1/2″ 丝扣 | 50 |
| DBY-25 | 3.5 | 4 | 30 | 3 | 1450/1.5 | 90 | 150 | 1″ 丝扣 | 170 |
| DBY-40 | 4.5 | 4 | 30 | 3 | 1450/2.2 | 90 | 150 | 11/2″丝扣 | 180 |
| DBY-50 | 6.5 | 4.5 | 30 | 3 | 1450/4 | 90 | 150 | 50mm法兰 | 400 |
| DBY-65 | 8 | 4.5 | 30 | 3 | 1450/4 | 90 | 150 | 65mm法兰 | 400 |
| DBY-80 | 16 | 5 | 30 | 3 | 1450/5.5 | 90 | 150 | 80mm法兰 | 610 |
| DBY-100 | 20 | 5 | 30 | 3 | 1450/5.5 | 90 | 150 | 100mm法兰 | 610 |
