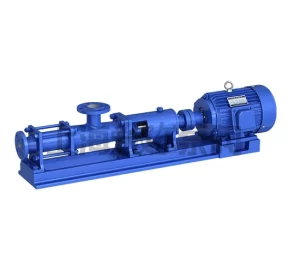

G系列单螺杆泵是依照迥转啮合容积式原理工作的一种新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。定子采用的是无毒无味的食用橡胶。G系列单螺杆泵在发达国家已广泛使用,国外多数称单螺杆泵”莫诺泵”《MONOPUMPS》,德国称”偏心转子泵”。因其优良的性能,近些年在国内的应用范围也在持续扩大。
它的较大特点是对介质的适应能力强、流量平稳、压力脉动小、自吸力高,这是其它任何水泵泵种所不能替代的。我们对国外(如:德、英、法、日本等国)生产的单螺杆泵及国内同行业的产品,作了分析与研究,对自已的产进行不断的改革创新。目前我方单位的产品已自成一体系,压力为0.4∽1.2MPa,可满足广大多数用户对单螺杆泵的不同需求。
选型范围
● 流量:0.8-150m3/s
● 扬程:60m—120m(清水)
● 工作温度:≤120℃
● 输出压力:0.6MPa—1.2MPa
● 自吸高度:一般在3m以上
产品用途
G系列单螺杆泵可用于输送单介质或多介质的流体,其中包括中性或腐蚀性的,洁净的或磨损性的,含气体或易产生气泡的,高粘度的或低粘度的,以及含有纤维或固体颗粒的液体,可以广泛适用于各类工业泵。
-
1、污物处理:污水、污油,含有固状物的淤泥及各类药剂。
2、化学工业:酸、碱、盐,各种粘滞糊状乳化学浆液、成型软育、染料、颜料、油墨、油漆。
3、能源工业:各种燃油(生油、原油、柴油)油煤,水、煤浆、煤泥及核废料。
4、造纸工业:各种纤维素及纸浆、涂料、黑液处理等。
5、陶瓷工业:瓷士,耐火粘土、釉料、膨润土、白炭黑。
6、勘探采矿:各种钻探泥浆、隧道工程、油、水、砼多相混输送。
7、医药、食品、化妆业、各种糖浆、果酱、淀粉糊、膏剂、啤酒花、薯泥、酒精、巧克力等。
工作原理
单螺杆泵的工作原理是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时,转子——定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这巧妙的工作原理,使单螺杆泵具有一般性泵的通用性能外。
单螺杆泵剖面动图,运行原理如上图所述。

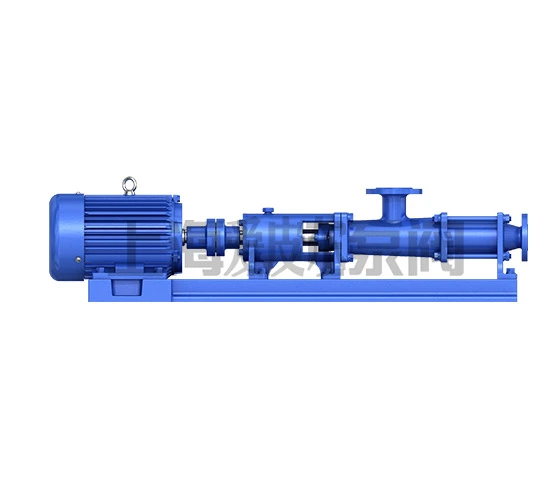

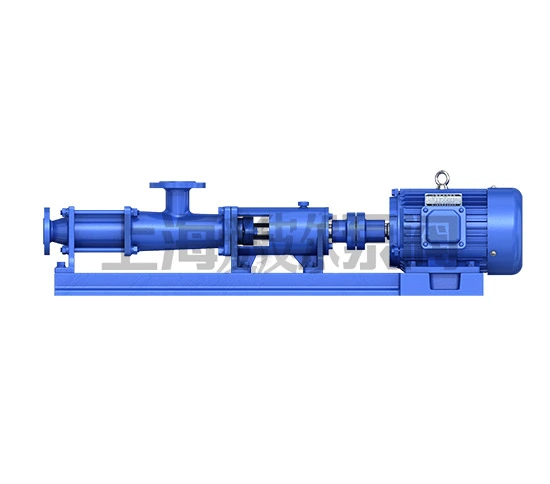

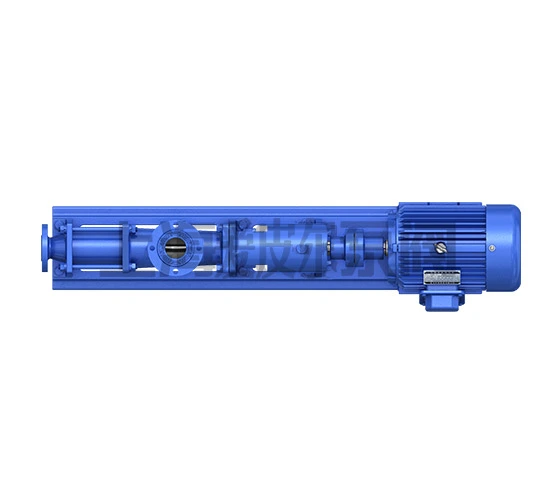

外形尺寸
结构图示
1、出口 | 2、拉杆 | 3、转子 | 4、定子 | 5、紧箍带 |
6、销子 | 7、保护套 | 8、联接轴 | 9、泵体 | 10、密封座 |
11、泵座 | 12、密封 | 13、传动轴 | 14、油封(一) | 15、轴承(一) |
16、轴承(二) | 17、油封(二) | 18、联轴器 | 19、底座 | 20、电机 |

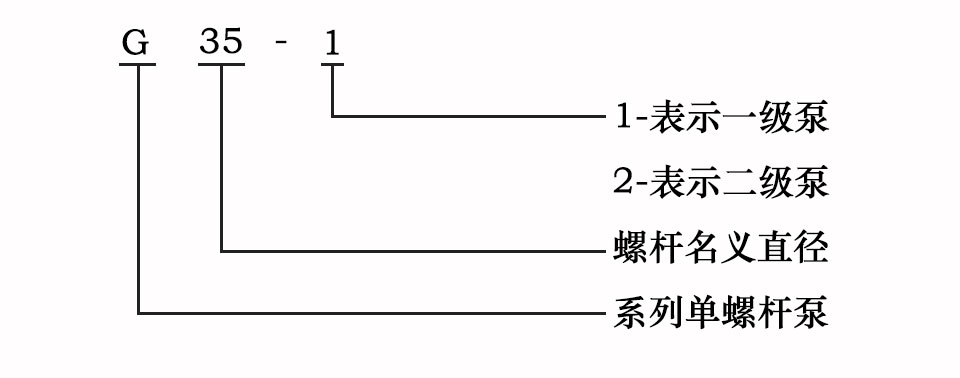

型号意义
型号参数
型号 | 流量 (m3/h) |
压力 (Mpa) |
允许 高转数 (r/min) |
电机 功率 (kw) |
必需汽 蚀余量 (m) |
进口法 兰通径 (mm) |
出口法 兰通径 (mm) |
允许颗 粒直径 (mm) |
允许纤 维长度 (mm) |
G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
G20-2 | 1.2 | 1.5 | |||||||
G25-1 | 2 | 0.6 | 960 | 1.5 | 32 | 25 | 2 | 30 | |
G25-2 | 1.2 | 2.2 | |||||||
G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
G30-2 | 1.2 | 3 | |||||||
G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
G35-2 | 1.2 | 4 | |||||||
G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
G40-2 | 1.2 | 5.5 | |||||||
G50-1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
G50-2 | 1.2 | 7.5 | |||||||
G60-1 | 30 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
G60-2 | 1.2 | 15 | |||||||
G70-1 | 45 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
G70-2 | 1.2 | 18.5 | |||||||
G85-1 | 65 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
G85-2 | 1.2 | 30 | |||||||
G105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 | |
G105-2 | 1.2 | 55 | |||||||
G135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 | |
G135-2 | 1.2 | 90 |
