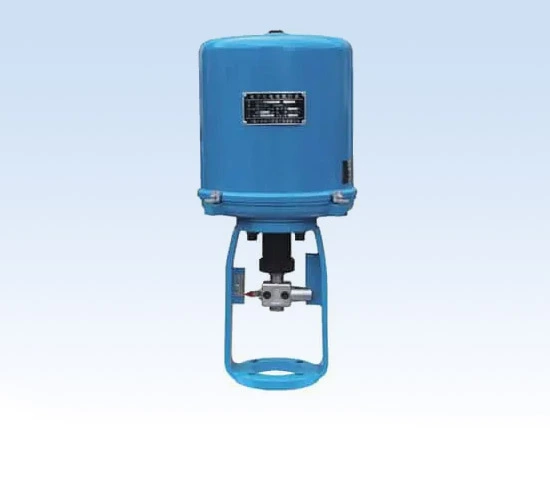

3810、3410系列电子式电动执行器是以220V交流单相电源作为驱动电源,接受来自计算机调节器或操作器的4-20mADC,或者1-5VDC输入信号来运转的全电子式执行机构,机内有伺服系统,无需另配伺服放大器,关键部件“控制器”采用先进的混合集成电路,并用树脂浇铸固化,经老化处理,可靠性高,防潮,防震。用电位器调整零点、行程、灵敏度,方便易行;用功能开关任意选择正、反动作、选择断信号的三种状态。同时,执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品,可与各种直行程和角行程调节阀门组成电动调节阀。
型号编制
381 | 作用形式 | 型号代号 | 支架代号 | -输出力 |
381:调节型 341:开关型 |
L:直行程 S:角行程 |
S:普通型 X:防爆型 |
A:A系列支架 B:B系列支架 C:C系列支架 |
L系列推力=*100N R系列扭矩=*10NM |
如:直行程调节普通型, B系列支架,推力5000N:381LSB-50. 角行程开关防爆型,B系列支架,扭矩200NM:341RXB-20 |
直行程3810L、3410L系列
类别 | 3810L系列 | 3410L系列 | 额定输出力N | 速度mm/s | 大行程mm |
普通型型 | 381LS A-08 | 341LS A-08 | 800 | 4.2 | 30 |
381LSA-20 | 341LSA-20 | 2000 | 2.1 | ||
381LSB-30 | 341LSB-30 | 3000 | 3.5 | 60 | |
381LS B-50 | 341LS B-50 | 5000 | 1.7 | ||
381LSC-65 | 341LSC-65 | 6500 | 3.4 | 100 | |
381LSC-99 | 341LSC-99 | 10000 | 2.0 | ||
381LSC-160 | 341LSC-160 | 16000 | 1.0 | ||
隔爆型 | 381LX A-08 | 341LX A-08 | 800 | 4.2 | 30 |
381LXA-20 | 341LXA-20 | 2000 | 2.1 | ||
381LXA-30 | 341LXA-30 | 3000 | 3.5 | 60 | |
381LXA-50 | 341LXA-50 | 5000 | 1.7 |
角行程3810R、3410R系列
类别 | 3810R系列 | 3410R系列 | 额定输出力矩N.m | 动作时间90o/S | 大转角 |
普通型 | 381RSA-02 | 341RSA-02 | 20 | 8.5 | 90º |
381RSA-05 | 341RSA-05 | 50 | 17 | ||
381RSB-10 | 341RSB-10 | 100 | 18 | ||
381RSB-20 | 341RSB-20 | 200 | 36 | ||
381RSC-30 | 341RSC-30 | 300 | 24 | ||
381RSC-50 | 341RSC-50 | 500 | 42 | ||
381RSC-60 | 341RSC-60 | 600 | 48 | ||
381RSD-100 | 341RSD-100 | 1000 | 30 | ||
381RSD-150 | 341RSD-150 | 1500 | 42 | ||
隔爆型 | 381RXB-10 | 341RXB-10 | 100 | 18 | |
381RXB-20 | 341RXB-20 | 200 | 36 |
