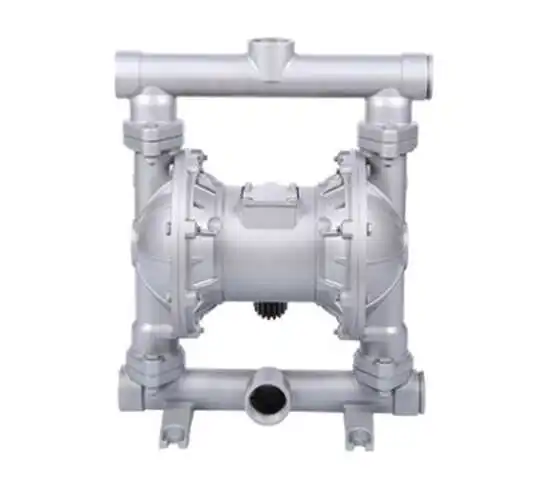

铝合金气动隔膜泵

型号:QBY

分类:

爱皮尔专业工程师为您

  • 免费提供一对一技术支持服务
  • 特殊材质、非常规产品均可订做
  • 服务热线:021-5810 8666
  • E-mail:business@cnapl.com

铝合金气动隔膜泵是一种新型的输送机械。 它使用压缩空气作为动力源。 它是一种高粘性,易挥发,易燃且剧毒的液体,适用于各种腐蚀性液体和颗粒。 作为水泵厂家,目前已经形成了由三种材组成的一系列生产流程:铝合金,铸铁和不锈钢。隔膜泵根据液体和介质的不同使用丁腈橡胶,氯丁橡胶,氯丁橡胶和聚四氟乙烯。 以满足不同用户的需求。

目前气动隔膜泵被分为第三代气动隔膜泵、第四代气动隔膜泵、第五代气动隔膜泵产品。三种气动隔膜泵均是采用的内置配气阀结构设计而成,第三代气动隔膜泵与第四代、第五代比较区别在于性能参数同口径的产品流量及扬程稍微小一点、因为泵体尺寸比后面两代要小,如果流量扬程要求不大可以选用第三代气动隔膜泵、因为价格更具有优势。

第四代气动隔膜泵可以替代进口隔膜泵产品可以替代进口英格索兰气动隔膜泵产品。第五代气动隔膜泵在第四代气动隔膜泵的基础上更加高一个档次能替代美国固瑞克气动隔膜泵产品。泵上下盖均增加了2颗螺栓使其耐压效果更好。

选型范围

流量:0-30m³/h;
扬程:0-50m;
口径:10-100mm;
温度:-15-+120℃;
压力:0.1-0.7MPa;
自吸高度:5-7m

产品细节

QBY铝合金气动隔膜泵细节

适用场景

广泛应用于楼房生活送水、高层增压送水、园林喷灌、远距输送、暖气制冷循环、浴室等暖水循环增压及设备配套。
QBY铝合金气动隔膜泵应用场景

性能特点

该泵无旋转部件,没有轴封。隔膜等抽送的介质与泵的运动部件、工件介质完全隔开。不会向外泄露,且输送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人生安全。不必用电,在易燃、易爆场所使用安全可靠。可以浸没在介质中使用。

铝合金气动隔膜泵性能特点

使用方便,工作可靠。开机只需简单的打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏。一旦超负荷,泵会自动的停机,具有自我保护性能,当负荷恢复正常运行后,又能自动启动运行

铝合金气动隔膜泵性能特点

安装尺寸

qby型气动隔膜泵适用安装尺寸

型号意义

QBY铝合金气动隔膜泵型号意义

型号参数

型号 流量
(m3/h)
扬程
(m)
出口压力
(bar)
吸程
(m)
允许通过
颗粒直径
(mm)
空气
消耗量
(m3/min)
供气
压力
(bar)
进出口尺寸
丝扣 法兰
QBY3-10 0~0.8 0~50 6 5 ≤1 ≤0.3 ≤7 3/8″
QBY3-15 0~1 0~50 6 5 ≤1 ≤0.3 ≤7 1/2″
QBY3-25 0~2.4 0~50 6 5 ≤2.5 ≤0.6 ≤7 1″
QBY3-40 0~8 0~50 6 5 ≤4.5 ≤0.6 ≤7 11/2″
QBY3-50 0~12 0~50 6 5 ≤8 ≤0.9 ≤7 50
QBY3-65 0~16 0~50 6 5 ≤8 ≤0.9 ≤7 65
QBY3-80 0~24 0~50 6 5 ≤10 ≤1.5 ≤7 80
QBY3-100 0~30 0~50 6 5 ≤10 ≤1.5 ≤7 100
>单位换算:1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa |                     注:以上性能参数为清水测试参数
