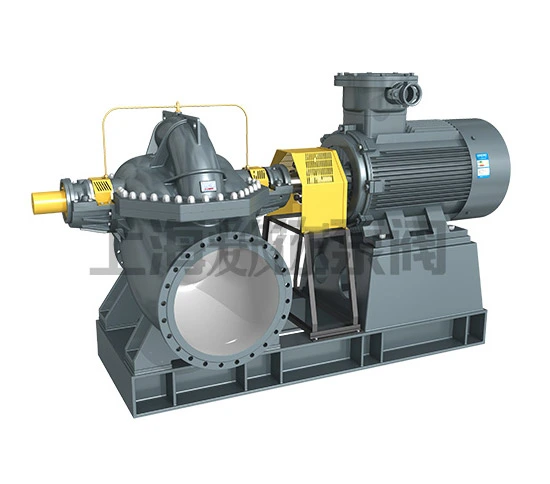

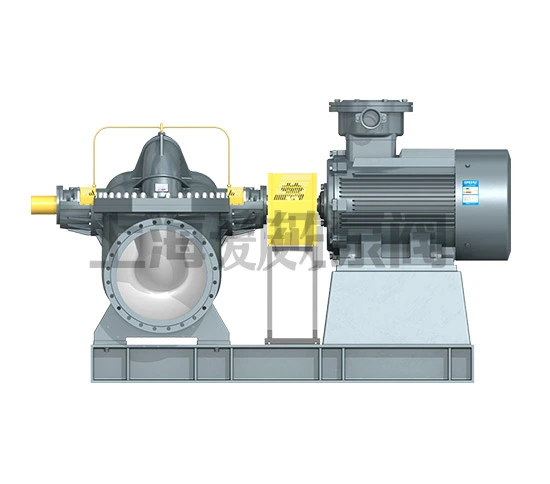

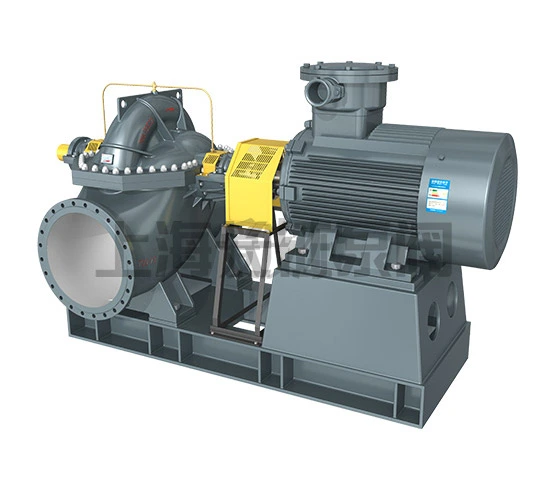

CZOW节能中开双吸离心泵

分类:

爱皮尔专业工程师为您

  • 免费提供一对一技术支持服务
  • 特殊材质、非常规产品均可订做
  • 服务热线:021-5810 8666
  • E-mail:business@cnapl.com

CZOW节能中开蜗壳式离心泵供输送清水或物理、化学性质类似于水的其它液体。是新型卧式单级双吸离心泵,为上海爱皮尔泵阀节能产品推广项目。单级双吸水平蜗壳式中开泵适用于工厂、矿山、城市、电站等行业。双吸离心泵目前主要分为SH型双吸离心泵和SOW型蜗壳式中开双吸离心泵两种。质量保证,厂家直销,出厂价格,产品齐全。我们是实体水泵厂家。

选型范围

● 流量:50~11600m3/h(额定点)
● 扬程:H=7.6~200m(额定点)
● 出口直径:DN=80~800mm
● 温度:≤105°C
● 介质:清水或物理化学性质类似于清水的其它液体(固体颗粒≤80mg/L)
● 许用工作压力:≤2.5MPa
● 许用试验压力:≤3.75MPa

产品详情

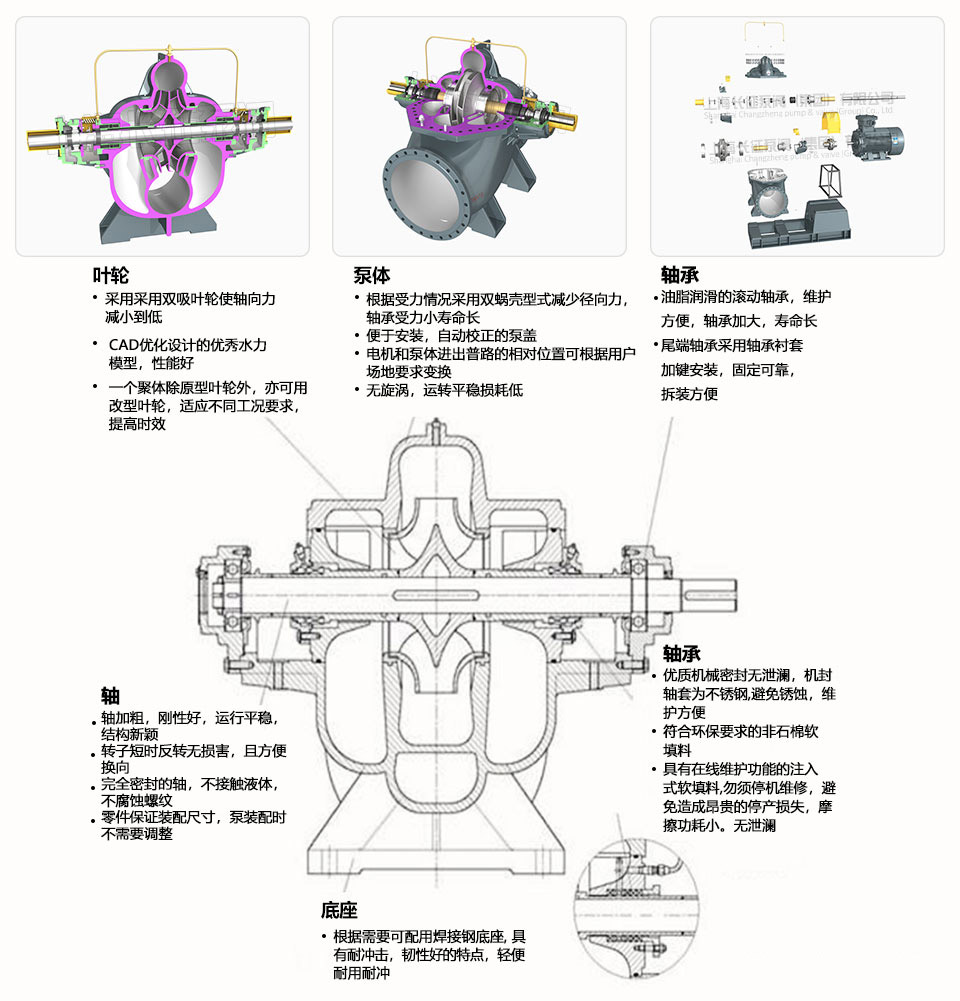

结构图纸

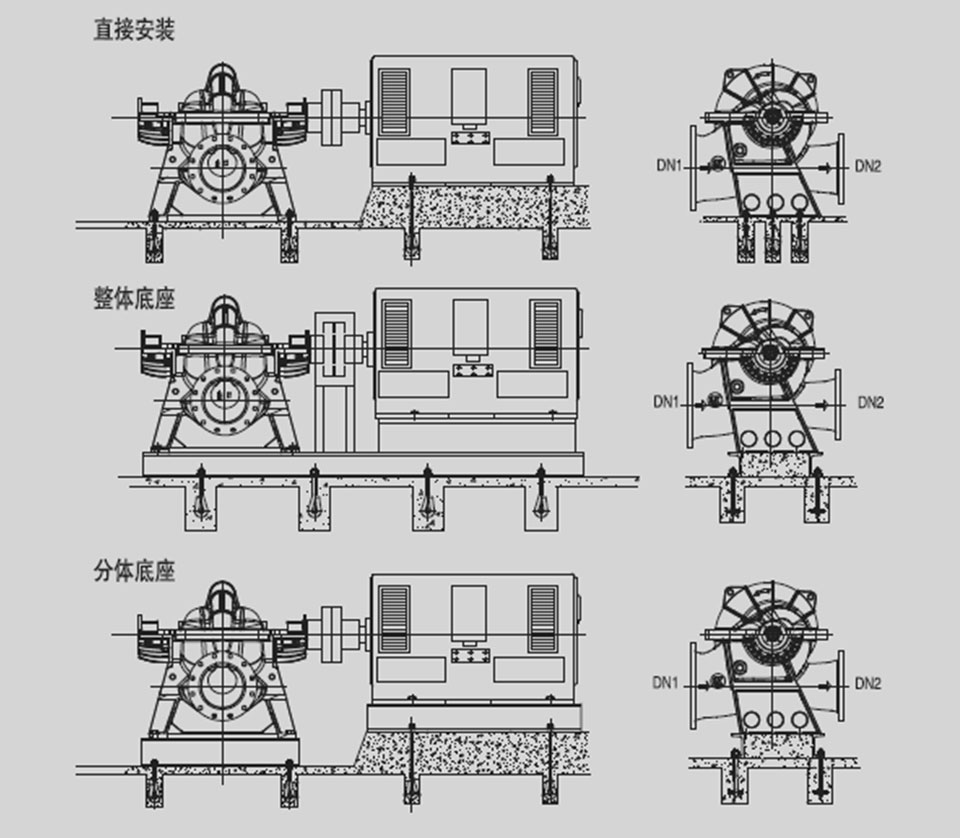

安装尺寸

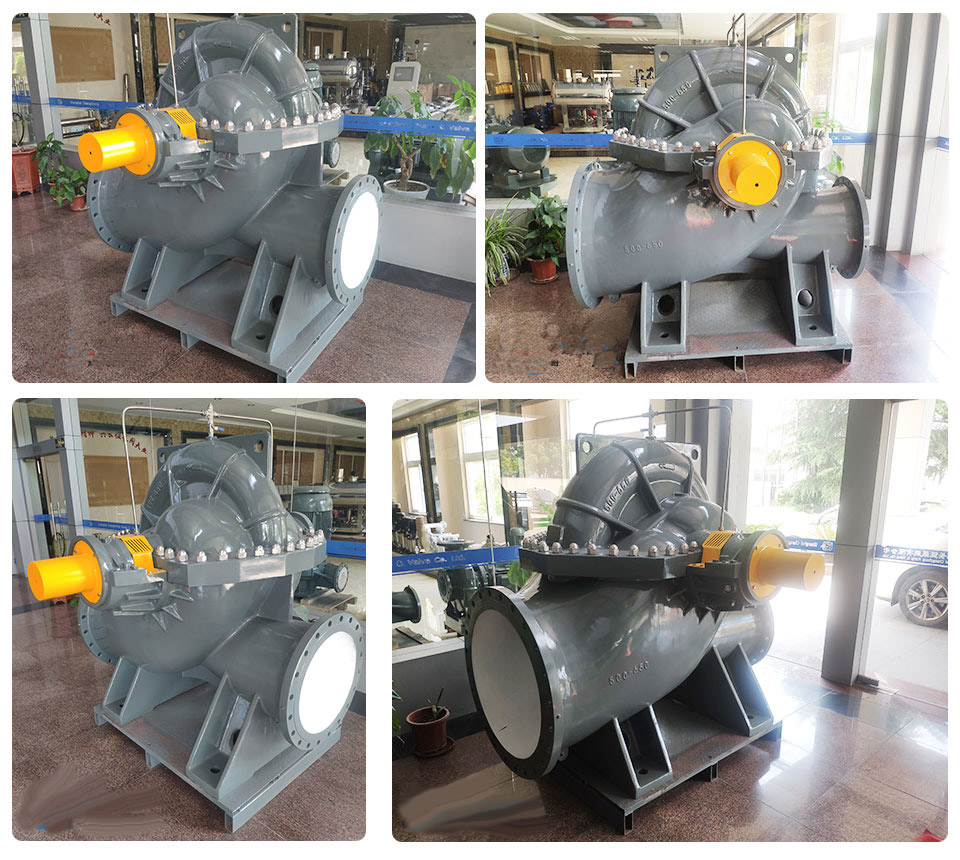

工厂实拍

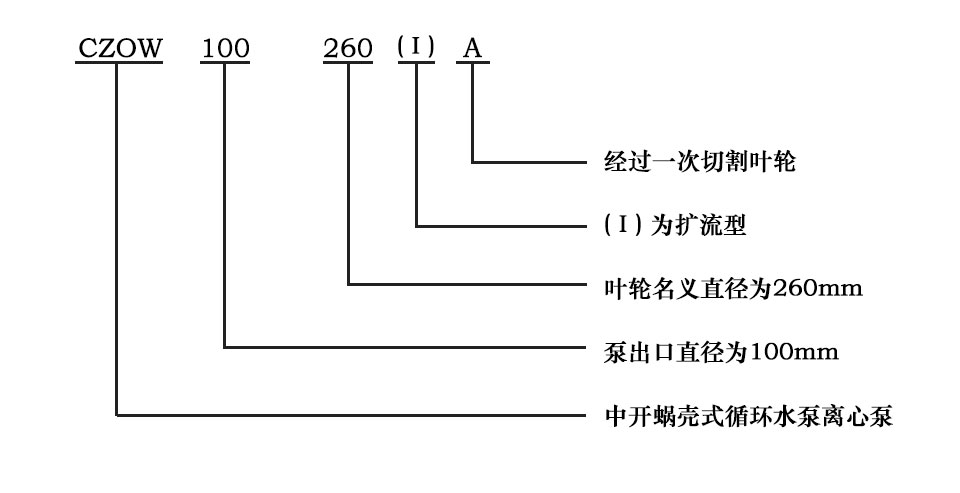

型号意义

型号参数

型号 流量Q 扬程H 转速n 效率η 功率P(KW) (NPSH) 吸入口径
(m3/h) (m) (r/min) (%) 轴功率 电机功率 R (m) Ds (mm)
80-220(Ⅰ) 82.8 13.8 1450 82 3.8 5.5 2.1 125
163.8 55 2900 82 29.98 37 5.1 125
80-220 65.2 12.8 1450 81 2.8 4 2.2 125
133.6 51 2900 81 22.9 30 4 125
80-280(Ⅰ) 103.7 22.5 1450 78.5 8.1 11 2.8 125
207 90 2900 78.5 64.6 75 7 125
80-280 85.3 20.7 1450 77 6.2 7.5 2.4 125
171 82.5 2900 77 49.9 75 7 125
80-350(Ⅰ) 113.4 38.8 1450 71.5 16.7 22 2.8 125
80-350 99 35.5 1450 73 13.1 15 3 125
100-260(Ⅰ) 144 18.8 1450 82.5 8.9 11 2.9 150
288 75 2900 82.5 71.3 90 9 150
100-260 122.4 17 1450 81.5 7 11 2.4 150
244.8 68 2900 81.5 55.6 75 8.6 150
100-320(Ⅰ) 184.7 31.2 1450 80 19.6 22 3.1 150
367.2 12.3 2900 80 153.8 200 13.7 150
100-320 140.4 29.5 1450 78 14.1 18.5 2.7 150
282.6 119 2900 78 117.4 132 10.2 150
100-400(Ⅰ) 184.5 52 1450 73 35.8 45 3 150
100-400 162 52 1450 72 31.4 37 3.6 150
125-240(Ⅰ) 273.6 14.8 1450 85.5 13 18.5 2.3 200
532.7 60 2900 85.5 101.8 132 9.9 200
125-240 255.6 15.1 1450 84.5 12.4 15 2.7 200
471.6 60.5 2900 84.5 92 110 12.1 200
125-300(Ⅰ) 269 27 1450 84 23.6 30 2.4 200
534.6 108 2900 84 187.2 200 10.9 200
125-300 241.2 25 1450 83 19.8 30 2.4 200
478.8 100 2900 83 157.1 200 10.9 200
125-380(Ⅰ) 309.6 47 1450 80 49.5 75 2.6 200
125-380 277.2 43 1450 79 41.1 55 2.9 200
125-480(Ⅰ) 327.6 76 1450 80 84.8 110 2.8 200
125-480 293.4 69.5 1450 79 70.3 90 3.2 200
150-280(Ⅰ) 442.8 21 1450 87 29.1 37 2.9 200
150-280 396 20.4 1450 86 25.6 30 3 200
150-350(Ⅰ) 446.4 38 1450 85 54.3 75 3 200
150-350 406.8 35 1450 84 46.2 55 3 200
150-450(Ⅰ) 514.8 66 1450 82 112.8 132 3.5 200
150-450 439.2 60 1450 81 88.6 110 3.9 200
150-570(Ⅰ) 583.2 105 1450 80 208.5 250 4.2 200
150-570 536.4 90 1450 79 166.4 200 4.7 200250
200-340(Ⅰ) 694.8 30 1450 87.5 64.9 75 3.8 250
200-340 637.2 28 1450 86.5 56.2 75 3 250
200-410(Ⅰ) 709.2 52 1450 86.5 116.1 132 3.9 250
200-410 648 48 1450 85.5 99.1 110 3.5 250
200-530(Ⅰ) 817.2 91 1450 83 244 280 4 250
200-530 734.4 81.7 1450 83 199.3 250 3.5 250
200-660(Ⅰ) 792 150 1450 80 404.4 450 3.6 250
200-660 720 132.5 1450 79 328.9 400 3.4 250
250-390(Ⅰ) 1051.2 39 1450 88 126.9 160 4.7 300
250-390 1029.6 37 1450 87 119.2 132 4.7 300
250-470(Ⅰ) 1173.6 66 1450 87 242.5 280 4.5 300
250-470 1080 54.5 1450 84 190.8 220 4.1 300
250-610(Ⅰ) 1242 116 1450 84 467.1 560 4.6 300
250-610 1044 104 1450 83 356.7 400 3.7 300
330-330(Ⅰ) 1098 24.5 1450 86 85.2 110 5.3 350
330-300 936 23 1450 85 69 90 4.1 350
330-450(Ⅰ) 1677.6 53 1450 88 275.2 315 7.1 400
330-450 1620 51.5 1450 87.5 259.6 315 6.9 400
300-550(Ⅰ) 1764 94 1450 86 519.7 630 5.7 400
300-550 1548 80 1450 84.5 399.1 450 5.15 400
300-710(Ⅰ) 1836 160 1450 85 941.2 1120 4.95 400
300-710 1688.4 139 1450 83.5 769.4 900 5.15 400
350-370(Ⅰ) 1731.6 32 1450 86.5 174.5 200 3.05 400
350-380 1422 31 1450 85.5 140.4 160 6.2 400
350-440(Ⅰ) 2743.2 43.5 1450 87.5 371.4 450 12.2 400
350-440 2232 42.5 1450 86.5 298.6 355 9 400
350-520(Ⅰ) 2610 70 1450 88.5 562.2 630 10.7 400
350-520 2448 67 1450 88 507.6 630 9.9 400
350-640(Ⅰ) 2196 125 1450 85 879 1000 7 450
400-550(Ⅰ) 2628 86 1450 85 724 800 7 500
400-550 2196 63.5 1450 86 442 500 5.6 500
400-600(Ⅰ) 3150 113 1450 86 1127 1250 7.5 500
400-600 2484 90 1450 86 708 800 6.8 500
500-520(Ⅰ) 3240 25 960 87 260 315 5 600
500-520 2770 22 960 86 200 220 4 600
500-650(Ⅰ) 3450 42 960 88.5 460 500 5.5 600
500-650 3000 35 960 87 315 355 5 600
500-710(Ⅰ) 3900 65 960 88.5 800 900 5.3 600
500-710 3000 50 960 87 465 560 5.5 600
500-800(Ⅰ) 3600 80 960 89 1040 1120 7 600
500-800 3300 62 960 88 700 800 5 600
500-860(Ⅰ) 4200 112 960 89 1450 1600 6.8 600
500-860 3600 90 960 88.5 1020 1120 5.5 600
600-540-A 4680 24 960 87 365 400 6 700
600-540-B 3960 20 960 85 260 280 6 700
600-620-A 4680 39 960 88 580 630 8 700
600-620-B 3700 33 960 87 400 450 6 700
600-710-A 4620 58 960 89 819 900 5.8 700
600-710-B 3600 54 960 88 600 710 5 700
600-830-A 5500 84 960 89 1412 1600 8.8 700
600-830-B 4320 66 960 88 920 1000 5.8 700
700-590-A 6500 31 960 87 630 710 8 800
700-590-B 5000 24 960 87 380 400 8 800
700-710-A 6480 44 960 87 880 1000 7.8 800
700-710-B 5680 40 960 86 700 800 8.5 800
700-820-A 7400 80 960 89 1800 2000 8.5 800
700-820-B 5400 60 960 88 1020 1120 6.5 800
800-740-A 9000 26 721 87 780 900 6.8 900
800-740-B 7200 22 725 86 510 560 6 900
800-840-A 9000 46 725 88 1300 1400 6 900
800-800-B 7560 43 725 87 1050 1120 6 900
800-970-A 9700 62 725 89 1860 2000 6 900
800-970-B 7920 52 725 89 1300 1400 5.8 900
900-1050-A 13680 56.5 590 92 2287 2500 6.2 1000
250-800 1296 216 1485 83 929 1120 4.5 300
400-675 2232 69.2 985 88 478 560 3.7 500
400-900 2880 135 985 88 1204 1400 6.5 500
600-670 6480 40 980 89.5 789 900 7.6 700
800-670 6480 14.5 590 87.5 292 355 3.6 900
900-970 12200 33 590 90.5 1213 1400 5.8 1000
1000-1170 16236 31.1 490 92 1496 1600 5.4 1200
